Product Center
LI-5000 設備類型:L size 在線全自動2D AOI 適用基板:50mmX70mm~510mmX460mm 基板厚度： 0.6mm~6.0mm 分辨率：5μm~15μm
產品特點
從設計，到部件選用都為了滿足高可靠性檢測需求
多通道光源，RGB分時取像；多線程并行處理
模塊化檢測，快速生成數據，實現更強大的檢測能力。
實時SPC數據分析處理
集中管理，一人控制多線；實現在線不停機遠程調式與程序更新
自主開發控制系統，效率更高，更可靠

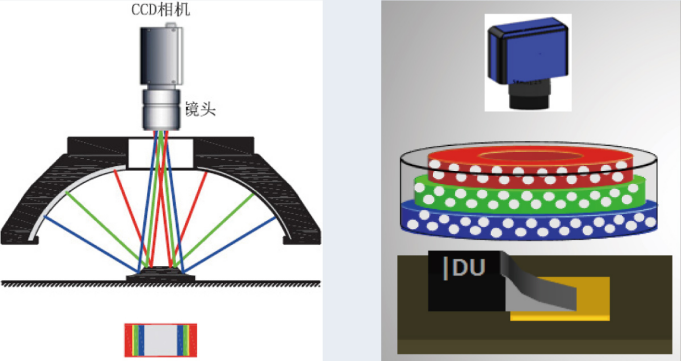

● 新設計六通道LED燈源,檢測效果大幅度提升

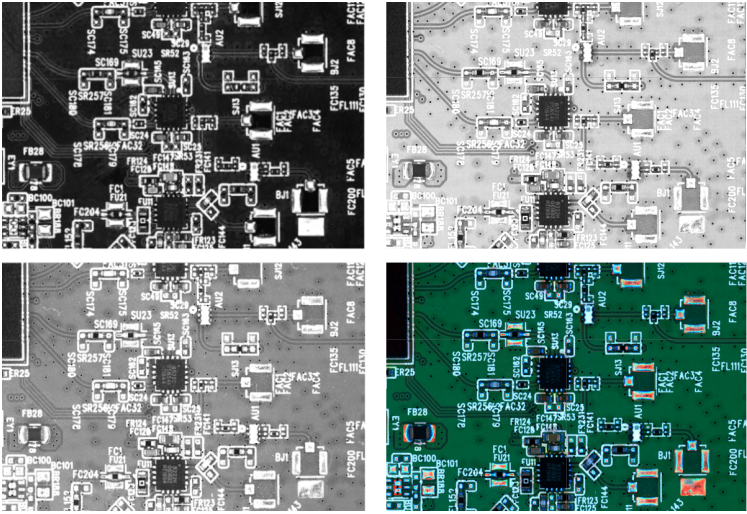

● 高速多幀相機，至少選用四張照片進行處理，細節分析更強大
規格參數
| 項目 | L1-6000 | L1-6000D | Ll-5000 | XI-2000 | L1-3000HP | |
基板規格 | 基板尺寸 | 50mm*70mm | 單軌模組啟用時 50mm*70mm- 535mm*550mm | 50mm*70mm | 50mm*70mm | 單軌模組啟用時 50mm*70mm- 535mm*550mm |
510mm*460mm | 雙軌模組啟用時 50mm*70mm- 535mm*330mm | 510mm*460mm | 650mm* 560mm | 雙軌模組啟用時 50mm*70mm- 535mm*330mm | ||
基板制限高度 | 上面:35mm 下面:50mm | 上面:35mm 下面:50mm | 上面:35mm 下面:50mm | 上面:45mm 下面:50mm | 上面:35mm 下面:50mm | |
基板厚度 | 0.6mm ~6mm | 0.6mm ~6mm | 0.6mm ~6mm | 0.6mm ~6mm | 0.6mm ~6mm | |
軌道規格 | 軌道搬運高度 | 900+20mm | 920+20mm | 900+20mm | 900+20mm | 940+20mm |
軌道流向 | 依客戶要求岀廠前設定 | |||||
外形尺寸 | W1000mm D1170mm H1800mm | W1083mm D1445mm H1800mm | W1000mm D1170mm H1800mm | W1200mm D1200mm H1840mm | W1080mm D1390mm H1840mm | |
設備重量 | 734Kg | 945Kg | 734Kg | 900Kg | 945Kg | |
視覺系統 | 成像系統 | 9.1M數字相機(5M，12M高幀數字相機可選） | 工業數字相機5M（ 9.1M可選） | |||
遠心鏡頭（司選） | ||||||
照明系統 | 高輝度六通道LED光源 | 高輝度四通道LED光源 | ||||
分辨率 | 12um(5um~ 17. 5um可選) | |||||
FOV尺寸 | 36. 7mm*30. 7mm(5M 15um) | |||||
取像與運算時間 | 3~5FOV/sec | |||||
檢查項目 | 缺件/偏移/極反/立碑/橋連/少錫/引腳浮高/引腳彎曲 | |||||
電源規格 | AC220V 50/60Hz 1. 8kVA | |||||
氣壓要求 | 0.5 MPa | |||||
環境要求 | 溫度：5~4°C,相對濕度：20%~80%無結霜 | |||||
通訊方式 | 標準SHEMA接口 | |||||
