設備介紹

●   卓越的安裝性能 95，000 CPH（在雅馬哈電機定義的最佳條件下）



●   無需更換頭部！0201mm至大尺寸元件



●   輸送機提供可自由配置的變化

●   實現不間斷的元器件供應

      適用于這樣的生產現場

●   適用于處理多種 PCB少批量組件類型和多種轉換的客戶

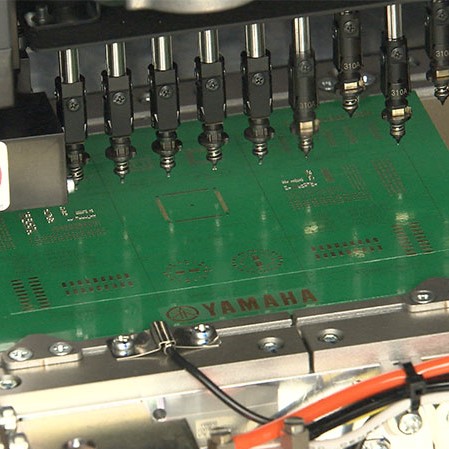

通過運用具有高度通用性的貼裝頭和高效的生產切換作業，實現流暢的多品種少量生產

※  高速通用（HM：High-Speed Multi）貼裝頭                             ※  異形（FM：Flexible Multi）貼裝頭

                                                                                                           及超大型元件均可對應。

▲   實現95,000CPH（本公司最佳條件）的卓越貼裝能力

▲   大幅改進了實際生產對應能力

▲   兩種橫梁結構

↓  可廣泛貼裝各種元件，充分體現“Limitless EXpansion（無限擴展）”

 ▲   可貼裝的元件

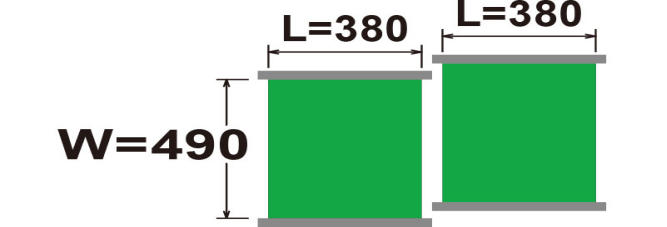

                             單軌                                                                                                    雙傳送臺（傳送2張基板）

                           W=490                                                                                                            W=490

                  也可對應傳送1張基板的雙傳送臺機型

▲   靈活的傳送帶構成

可以在雙傳送臺、單軌道規格中選擇所需的傳送系統。對應的基板尺寸最大可達L810ｘW490mm（傳送1

張基板時的雙傳送臺、單軌機型）。在單軌機型中，還備有性價比優良的M尺寸規格。（

最大基板尺寸L360ｘW490mm）

↓ 標準配備多種功能，支持高品質的貼裝

▲   側視功能

不耽誤貼裝時間，即可對元件的有無及取料狀態進行檢測。

▲   排氣站

通過其自動排氣清潔功能，可以長時間保持吸嘴的清潔狀態。

▲   高速智能識別

標準配備有“高速智能識別”功能，可在短時間內制作出特殊形狀元件的識別數據，實現了健全性極高的元件識別。

↓  實現高效供料

▲   無停機托盤換料ATS裝置“sATS30NS”

該裝置是在30層固定型自動更換式托盤送料裝置“sATS30”中又追加了新功能，可在保持自動運轉的狀態

下排出空料盤并供給新料盤。通過與被自動排出的空料盤進行交換，安裝上新的料盤，只需按下供給按鈕，

即可將新料盤自動投入到料盤匣倉中，另外，在生產準備時還可以對料盤匣倉進行統一安裝。

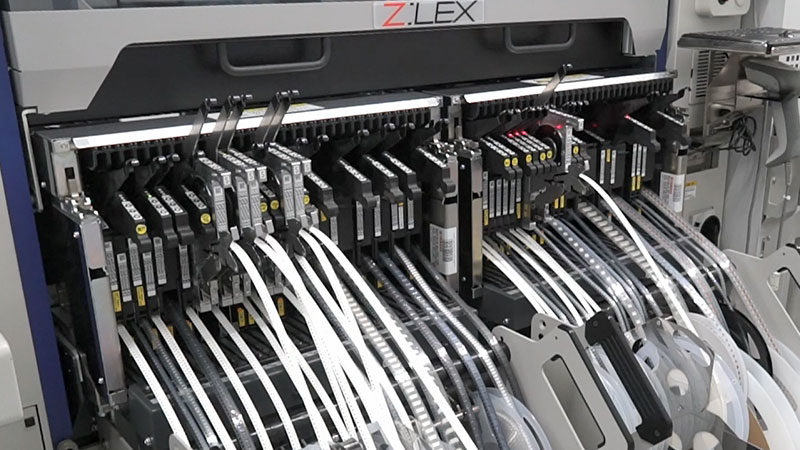

▲   無停機送料器一次性換料系統

在換料臺車拆裝時的開口部分，設置有吸取部能夠開閉的遮板式罩蓋。若拆下臺車，

遮板即可自動關閉，無需停止設備就能夠?qū)ε_(tái)車進行更換，提高了貼片機的運轉率。

▲   新開發的Auto Loading Feeder

新開發出一種不用停止設備、只需插入料帶、就可以補充料帶元件的Auto Loading Feeder。采用雅馬哈獨創

的中央開放方式，降低了因絨毛及剝離帶電所導致的元件吸取失誤。而且，不需要實施端頭料帶的回收處理作業，

使得設備的運轉率大幅提高。

▲   ZS送料器

是一種薄型、輕量、小巧的單軌型電動式智能送料器。可以對無停機送料器更換功能的規格進行選擇。

規格參數

* 有關安裝0201mm組件的信息，請聯系我們。

規格和外觀如有更改，恕不另行通知。

外形尺寸
